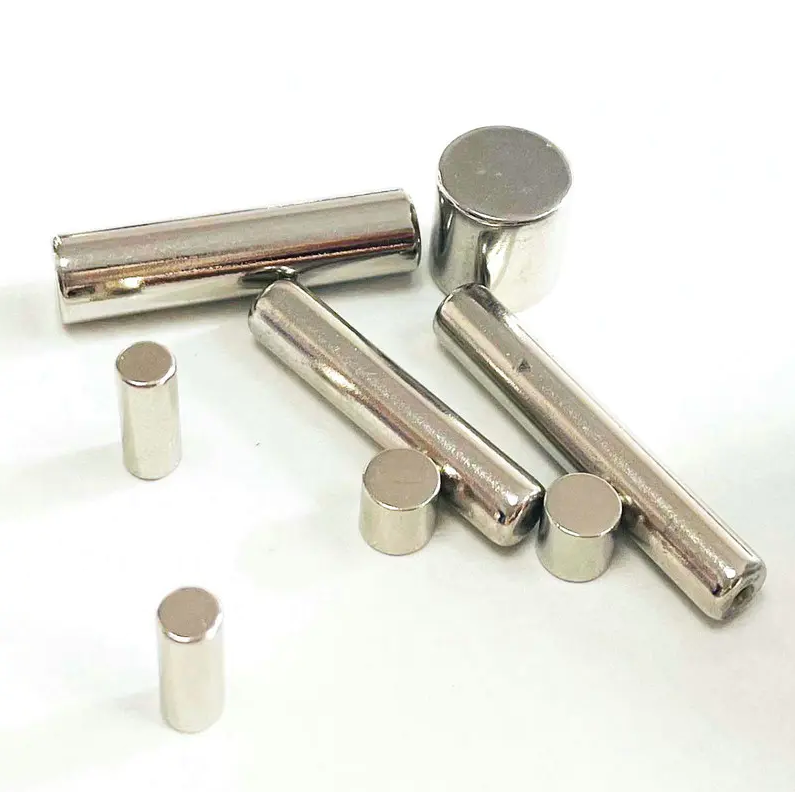

Magnet silinder neodymium - mengapa ia begitu kuat?

Magnet silinder neodymium sangat kuat kerana ia diperbuat daripada aloi neodymium-iron-boron (NdFeB) — bahan magnet kekal yang paling berkuasa pernah ditemui . Geometri silindernya menumpukan fluks magnet di sepanjang paksi tunggal, dan koersitiviti yang tinggi memastikan medan kekal stabil walaupun di bawah tekanan mekanikal atau daya magnet yang menentang. Ringkasnya, kedua-dua bahan dan bentuk bekerjasama untuk menghasilkan kekuatan magnet jauh melebihi apa yang boleh dicapai oleh magnet ferit atau alnico tradisional.

Struktur Kristal NdFeB: Di Mana Kekuatan Bermula

Asas a magnet silinder neodymium Kuasanya terletak pada struktur atomnya. Magnet NdFeB dibina di sekeliling kekisi kristal tetragonal (Nd₂Fe₁₄B), di mana atom besi menyediakan momen magnet utama manakala atom neodymium mencipta anisotropi magnetocrystalline yang besar — bermakna elektron lebih suka menjajarkan sepanjang satu paksi tertentu.

Anisotropi ini adalah pembeza utama. Ia menjadikannya sangat sukar untuk memutarkan domain magnet dari arah pilihan mereka, yang diterjemahkan terus ke dalam koersitiviti tinggi (rintangan kepada penyahmagnetan). Atom boron menstabilkan kekisi kristal, menghalang keruntuhan struktur di bawah tekanan haba atau mekanikal.

Sebagai perbandingan, magnet ferit biasa mempunyai anisotropi yang jauh lebih rendah, itulah sebabnya silinder neodymium kecil dengan mudah boleh mengeluarkan bongkah ferit berkali-kali ganda saiznya.

Sifat Magnetik Utama: Nombor Di Sebalik Kuasa

Tiga sifat boleh diukur mentakrifkan prestasi magnet. Magnet silinder neodymium memimpin dalam ketiga-tiga:

Produk tenaga (BHmax) ialah angka yang paling ketara — ia mengukur berapa banyak tenaga magnet yang boleh digunakan disimpan setiap unit isipadu. Magnet neodymium gred N52 mencapai sehingga 440 kJ/m³ , lebih daripada sepuluh kali ganda daripada magnet ferit biasa. Inilah sebabnya mengapa silinder neodymium boleh menjana daya pegangan yang kuat daripada badan yang sangat padat.

Bagaimana Bentuk Silinder Menguatkan Prestasi

Bentuk bukan faktor pasif — ia secara aktif menentukan cara fluks magnet diarahkan dan tertumpu. Bentuk silinder menawarkan kelebihan geometri khusus:

Kepekatan Fluks Paksi

Apabila magnet silinder dimagnetkan secara paksi (melalui muka rata), semua fluks keluar dari satu muka bulat dan kembali melalui yang lain. Ini mewujudkan medan berketumpatan tinggi berfokus pada setiap kutub. Sebuah silinder dengan a nisbah diameter-ke-panjang hampir kepada 1:1 cenderung untuk memaksimumkan kekuatan medan pada kutub untuk isipadu bahan tertentu.

Faktor Penyahmagnetan Berkurang

Semua magnet menjana medan penyahmagnetan dalaman yang berfungsi melawan kemagnetan mereka sendiri. Silinder memanjang (di mana ketinggian ketara melebihi diameter) mempunyai faktor penyahmagnetan yang lebih rendah di sepanjang arah paksi. Ini bermakna lebih banyak tenaga magnet yang wujud dalam magnet menyumbang kepada medan luaran daripada dibazirkan melawan pembangkang dalaman.

Pilihan Kemagnetan Radial

Magnet silinder juga boleh dimagnetkan secara jejari, dengan kutub utara pada permukaan luar melengkung dan kutub selatan di tengah (atau sebaliknya). Konfigurasi ini digunakan secara meluas dalam motor elektrik dan penderia di mana medan jejari yang berputar dan seragam diperlukan. Simetri bulat silinder sangat sesuai untuk aplikasi ini.

Proses Pengilangan: Bagaimana Aloi Mentah Menjadi Magnet Berprestasi Tinggi

Kekuatan magnet silinder neodymium siap bukanlah automatik — ia bergantung pada proses pembuatan yang dikawal ketat:

1. Peleburan aloi dan tuangan — Neodymium, besi dan boron dicairkan bersama-sama dan dibuang ke dalam jongkong atau tuang jalur ke dalam kepingan nipis untuk menghasilkan struktur mikro yang seragam.
2. Mengisar hingga menjadi serbuk halus — Aloi dilumatkan kepada saiz zarah sekitar 3–5 mikrometer. Setiap zarah adalah ideal satu domain magnetik, yang penting untuk paksaan maksimum.
3. Penjajaran dalam medan magnet — Serbuk ditekan ke dalam bentuk manakala medan luaran yang kuat menjajarkan semua paksi kristal ke arah yang sama. Langkah ini adalah kritikal — butiran yang tidak sejajar secara langsung mengurangkan kekuatan magnet akhir.
4. Pensinteran — Padat yang ditekan dipanaskan hingga sekitar 1,000–1,100°C, menggabungkan zarah-zarah tersebut menjadi badan yang padat dan padat tanpa mencairkannya. Rawatan haba pasca-sinter mengoptimumkan kimia sempadan butiran.
5. Pemesinan dan salutan — NdFeB tersinter adalah rapuh dan mudah terhakis. Silinder dipotong mengikut dimensi yang tepat dan kemudian disalut - selalunya dengan nikel-kuprum-nikel atau zink - untuk melindungi daripada pengoksidaan.
6. Pemmagnetan akhir — Silinder siap diletakkan dalam magnetizer berdenyut yang menepu bahan dengan menggunakan medan yang lebih kuat daripada ambang coercivity, mengunci domain ke dalam penjajaran kekal.

Setiap langkah memberi kesan kepada gred akhir. Perbezaan antara magnet N35 dan N52 datang sebahagian besarnya daripada ketulenan serbuk, ketepatan penjajaran dan keadaan pensinteran - bukan daripada bahan yang berbeza secara asasnya.

Sistem Gred: Maksud Sebenarnya N35 hingga N52

Magnet neodymium dijual dalam gred standard. Nombor berikut "N" merujuk terus kepada produk tenaga maksimum dalam megagauss-oersteds (MGOe):

• N35 — Hasil tenaga ~35 MGOe (≈ 279 kJ/m³). Gred peringkat permulaan, tersedia secara meluas dan kos efektif.
• N42 — Hasil tenaga ~42 MGOe (≈ 334 kJ/m³). Keseimbangan popular antara kekuatan dan ketersediaan.
• N52 — Hasil tenaga ~52 MGOe (≈ 414 kJ/m³). Gred tertinggi yang tersedia secara komersial, memerlukan aloi yang sangat tulen dan pemprosesan yang tepat.

Akhiran huruf tambahan menunjukkan rintangan suhu: gred "N" biasa dinilai kepada 80°C, manakala gred "M," "H," "SH," "UH" dan "EH" bertolak ansur sehingga 200°C. Rintangan suhu yang lebih tinggi dicapai dengan menambahkan disprosium atau terbium, yang meningkatkan daya paksaan pada kos produk tenaga yang berkurangan sedikit.

Kekuatan Dunia Sebenar: Contoh Praktikal

Sifat magnetik abstrak menjadi bermakna apabila diterjemahkan ke dalam daya pegangan sebenar. Contoh berikut menggambarkan perkara yang boleh dilakukan oleh magnet silinder neodymium pada saiz komersial biasa:

Ambil perhatian bahawa daya tarikan ini diukur dalam keadaan ideal (permukaan keluli rata, bersih, sentuhan penuh). Malah jurang udara yang kecil secara mendadak mengurangkan daya berkesan — jurang 1 mm boleh mengurangkan daya tarikan sebanyak 50% atau lebih bergantung pada saiz dan gred magnet.

Had yang Mempengaruhi Kekuatan Dunia Sebenar

Walaupun prestasinya yang luar biasa, magnet silinder neodymium mempunyai had fizikal yang jelas yang jurutera dan pengguna mesti ambil kira:

Sensitiviti Suhu

Magnet neodymium gred N standard mula kehilangan kemagnetan secara berbalikan melebihi kira-kira 80°C. Jika dipanaskan melepasi Suhu kari 310–340°C , mereka dinyahmagnetkan secara kekal. Sebaliknya, magnet alnico kekal berfungsi sehingga 550°C. Untuk aplikasi suhu tinggi, varian gred tinggi dengan tambahan disprosium diperlukan.

kerapuhan dan kerapuhan

NdFeB tersinter mempunyai struktur mikro seperti seramik. Magnet silinder boleh retak atau berkecai jika ia bercantum secara tiba-tiba atau dijatuhkan ke permukaan keras. Ini bukan kelemahan dalam sifat magnetiknya - ia adalah had mekanikal proses pensinteran yang mesti diuruskan dengan pengendalian dan pemasangan yang sesuai.

Kakisan Tanpa Salutan

NdFeB yang tidak bersalut teroksida dengan cepat dalam persekitaran lembap, membentuk permukaan serbuk yang merendahkan integriti struktur dan prestasi magnetik. Salutan nikel atau zink yang digunakan semasa pembuatan adalah berfungsi, bukan semata-mata kosmetik — kerosakan pada salutan boleh mencetuskan kakisan yang melemahkan magnet secara beransur-ansur.

Mengapa Magnet Silinder Neodymium Mengungguli Bentuk Lain untuk Banyak Kegunaan

Berbanding dengan magnet cakera (nisbah ketinggian-ke-diameter yang sangat rendah), magnet blok atau magnet gelang, silinder menawarkan gabungan kelebihan yang praktikal:

• Geometri medan boleh diramal — Simetri paksi menjadikan pengiraan medan magnet menjadi mudah, yang berharga untuk reka bentuk kejuruteraan.
• Muka tiang yang kuat — Hujung bulat rata menumpukan fluks dengan baik, menghasilkan kekuatan medan permukaan tinggi yang berguna untuk penderiaan dan pengapit.
• Nisbah aspek serba boleh — Dengan menukar nisbah panjang kepada diameter, bahan yang sama boleh dioptimumkan untuk profil medan yang berbeza: silinder pendek menghasilkan medan lebar dan cetek manakala silinder panjang menghasilkan medan yang lebih sempit dan dalam.
• Keserasian dengan sistem putaran — Silinder masuk secara semula jadi ke dalam lubang, perumah dan rotor, menjadikannya faktor bentuk standard dalam motor, penggerak dan pengekod.

Magnet cakera, walaupun serupa, mempunyai faktor penyahmagnetan yang lebih tinggi kerana luas mukanya yang besar berbanding dengan ketebalannya, yang menjadikannya agak kurang cekap bagi setiap unit isipadu bahan. Untuk aplikasi di mana kedua-dua daya tarik dan panjang padat penting, geometri silinder selalunya merupakan pilihan yang optimum.
