Magnet NdFeB — magnet kekal neodymium-besi-boron tersinter — ialah magnet kekal paling berkuasa yang boleh didapati secara komersial di dunia , dengan produk tenaga daripada 35 MGOe (N35) hingga 52 MGOe (N52) dan seterusnya. Ia adalah bahan pemboleh yang kritikal untuk motor elektrik moden, automasi industri, peranti perubatan, sialahtem tenaga boleh diperbaharui dan elektronik pengguna. Sama ada dana mendapatkan sumber daripada a pengeluar magnet neodymium untuk pengeluaran motor volum tinggi atau memerlukan magnet NdFeB tersuai untuk instrumen ketepatan, memahami kegunaan magnet NdFeB adalah asas untuk membuat pemilihan bahan dan gred yang betul.
Ningbo Tujin Magnetic Industry Co., Ltd. adalah seorang profesional Pengilang magnet NdFeB dan kilang magnet nadir bumi pakar dalam magnet motor berprestasi tinggi, suhu tinggi dan bentuk tersuai ketepatan untuk menuntut aplikasi global. Panduan ini merangkumi skop penuh aplikasi magnet NdFeB, gred, komposisi, salutan dan pertimbangan reka bentuk.
Istilah NdFeB bermaksud Neodymium (Nd), Besi (Fe), dan Boron (B) — tiga juzuk utama aloi. Fasa magnet yang dominan ialah Nd2Fe14B, sebatian antara logam tetragonal yang pertama kali disintesis secara bebas oleh General Motors dan Sumitomo Special Metals pada tahun 1984. Makna magnet NdFeB dalam amalannya ialah magnet kekal tersinter atau terikat dengan hasil tenaga tertinggi yang diketahui daripada sebarang bahan magnet pada suhu bilik.
Komposisi magnet NdFeB mengikut berat adalah kira-kira 29–32% neodymium (unsur nadir bumi), 64–68% besi, dan 1% boron, dengan tambahan kecil disprosium (Dy), terbium (Tb), kobalt (Co), aluminium (Al), kuprum (Cu), dan niobium (Nb) untuk mengoptimumkan paksaan, kestabilan suhu dan struktur mikro. Magnet NdFeB suhu tinggi mengandungi tahap Dy atau Tb yang tinggi — penambahan nadir bumi berat yang meningkatkan ketahanan magnet terhadap penyahmagnetan dengan ketara pada suhu operasi yang tinggi, menjadikannya penting untuk Magnet NdFeB untuk motor dalam kenderaan tenaga baharu dan pemacu perindustrian.
| unsur | Simbol | Kandungan Biasa | Fungsi Utama |
|---|---|---|---|
| Neodymium | Nd | 29–32% berat | Bekas fasa magnet utama (Nd2Fe14B) |
| besi | Fe | 64–68% berat | Menyediakan kemagnetan tepu yang tinggi |
| Boron | B | ~1% berat | Menstabilkan struktur kristal tetragonal |
| Disprosium | Dy | 0–6% berat | Meningkatkan paksaan untuk gred suhu tinggi |
| Terbium | Tb | 0–2% berat | Penambahan HRE alternatif, coercivity/atom yang lebih tinggi |
| Kobalt | Co | 0–3 berat% | Meningkatkan suhu Curie dan rintangan kakisan |
The Gred magnet NdFeB sistem mengklasifikasikan magnet terutamanya oleh produk tenaga maksimumnya (BHmax), dinyatakan dalam MGOe (Mega Gauss Oersteds) atau kJ/m3. Gred standard terdiri daripada N35 hingga N52 , dengan nombor yang lebih tinggi menunjukkan ketumpatan tenaga magnet yang lebih besar. Akhiran gred — H, SH, UH, EH, AH — menunjukkan suhu operasi maksimum maksimum dan tahap paksaan yang semakin tinggi.
Carta di atas membentangkan dua paksi utama spesifikasi magnet NdFeB: produk tenaga mengikut gred asas (N35–N52, ditunjukkan dalam warna merah) dan suhu operasi maksimum mengikut akhiran gred (N hingga NUH, ditunjukkan dalam warna biru). Magnet neodymium N52 memberikan produk tenaga tertinggi daripada mana-mana gred NdFeB tersinter yang dihasilkan secara komersial, menawarkan sehingga 52 MGOe — kira-kira 50 peratus lebih tenaga magnet per unit volum daripada N35. Ini menjadikan format blok magnet neodymium N52 sangat dihargai dalam reka bentuk motor berprestasi tinggi dengan kekangan ruang. Sistem akhiran suhu adalah sama penting untuk aplikasi motor: magnet gred N standard dinilai kepada 80 darjah Celsius sahaja, manakala gred NUH dan NEH tahan 180 hingga 200 darjah Celsius — spesifikasi penting untuk motor cengkaman EV, pemacu servo dan motor pemampat dengan suhu penggulungan boleh melebihi 150 darjah Celsius. Memilih gabungan gred yang betul bagi produk tenaga dan kelas suhu ialah langkah pertama dan paling penting dalam spesifikasi magnet NdFeB tersuai.
Soalan tentang magnet neodymium digunakan untuk apa mempunyai jawapan yang luas yang merangkumi hampir setiap industri intensif teknologi. Sebagai a pengeluar magnet nadir bumi , Industri Magnetik Tujin membekalkan magnet NdFeB merentasi sektor utama berikut:
Magnet NdFeB untuk motor mewakili segmen aplikasi tunggal terbesar, menyumbang anggaran 60 hingga 65 peratus penggunaan NdFeB global mengikut nilai. Dalam kenderaan elektrik, magnet kekal untuk motor elektrik — khususnya motor segerak magnet kekal dalaman (IPMSM) — membolehkan ketumpatan kuasa yang tidak boleh dicapai dengan alternatif aruhan atau medan luka. Motor daya tarikan EV 150kW biasa menggunakan kira-kira 2 hingga 4 kg NdFeB tersinter gred tinggi. Magnet neodymium gred motor untuk aplikasi EV lazimnya memerlukan gred seperti 38UH, 40UH, atau 42SH, menggabungkan remanen tinggi dengan coercivity yang mencukupi untuk menahan penyahmagnetan pada suhu operasi puncak.
Magnet motor tersuai untuk automasi perindustrian termasuk magnet segmen arka untuk pemutar motor servo, magnet gelang untuk pemegun BLDC (Brushless DC), dan blok paksaan tinggi untuk pemisah magnet dan pemasangan pemegang. Magnet nadir bumi untuk motor dalam aplikasi sendi servo dan robotik menuntut toleransi dimensi yang sangat ketat — biasanya ±0.05mm pada dimensi kritikal — dan sifat magnet yang konsisten merentas kelompok pengeluaran yang besar untuk memastikan ciri riak tork yang seragam.
Motor pemampat cekap tenaga untuk penghawa dingin, motor mesin basuh penyongsang dan motor kipas kelajuan berubah-ubah semuanya bergantung pada magnet neodymium tersinter untuk mencapai penarafan kecekapan mereka. Dalam sektor audio, magnet NdFeB dalam pembesar suara memberikan kepekaan yang unggul dan tindak balas sementara berbanding dengan alternatif ferit. Magnet penderia dalam pengekod, penderia kedudukan dan badan pendikit automotif ialah satu lagi aplikasi volum tinggi untuk magnet NdFeB tersuai dalam geometri padat.
Aplikasi perubatan termasuk motor mikro untuk alat tangan implan pergigian, pemacu sendi robot pembedahan, motor pam insulin dan sistem stereng kateter. Aplikasi ini menuntut tahap ketepatan dimensi, kemasan permukaan dan ketekalan magnet kelompok-ke-kelompok yang tertinggi. Sebagai a Pembekal magnet NdFeB Melayan pelanggan perubatan, Tujin menyediakan kebolehkesanan bahan penuh dan dokumentasi pemeriksaan termasuk Br, Hcj, BHmax, dan rekod ketebalan salutan untuk setiap kumpulan pengeluaran.
Penjana turbin angin pacuan terus adalah aplikasi utama dan berkembang untuk format besar magnet nadir bumi . Turbin angin luar pesisir pacuan terus 5MW mungkin memerlukan lebih daripada 2,000 kg NdFeB tersinter dalam pemutar penjananya. Apabila turbin angin berskala ke arah 12MW dan seterusnya, permintaan untuk magnet kekal berprestasi tinggi daripada kilang magnet neodymium dengan keupayaan pembuatan format besar yang terbukti terus meningkat.
Carta bar mendatar di atas menunjukkan anggaran pengagihan permintaan magnet NdFeB merentas industri kegunaan akhir utama. Aplikasi EV dan motor bersama-sama mewakili kira-kira 40 peratus daripada jumlah permintaan NdFeB , mencerminkan peralihan yang semakin pantas kepada pengangkutan elektrik dan peranan utama motor magnet kekal dalam seni bina powertrain EV. Automasi industri menyumbang 24 peratus — segmen yang didorong oleh pengembangan global robotik kilang, sistem penekan servo dan peralatan CNC ketepatan — semuanya bergantung pada magnet motor tork tinggi untuk menyampaikan ketepatan dan responsif yang diperlukan oleh pembuatan automatik. Bahagian 16 peratus kuasa angin dijangka berkembang dengan ketara menjelang 2030 apabila reka bentuk turbin pacuan terus memperoleh bahagian pasaran berbanding alternatif yang dituju. Aplikasi peranti perubatan dan ketepatan, walaupun volumnya lebih kecil, adalah antara yang paling menuntut dari segi toleransi dimensi dan keseragaman magnet, menjadikannya tumpuan keutamaan untuk pengeluar magnet NdFeB tersuai khusus. Keluasan profil permintaan ini menggariskan sebabnya Magnet NdFeB manufacturer keupayaan merentas gred, bentuk dan salutan adalah sangat penting untuk melayani pelbagai industri daripada satu platform pengeluaran.
Sebagai peneraju magnet neodymium tersuai pengeluar, Industri Magnetik Tujin mengeluarkan rangkaian geometri magnet yang komprehensif untuk memenuhi keperluan litar magnet pelbagai reka bentuk motor dan peranti. Imej produk berikut menggambarkan keluasan bentuk ketepatan yang tersedia daripada kami Kilang magnet NdFeB :

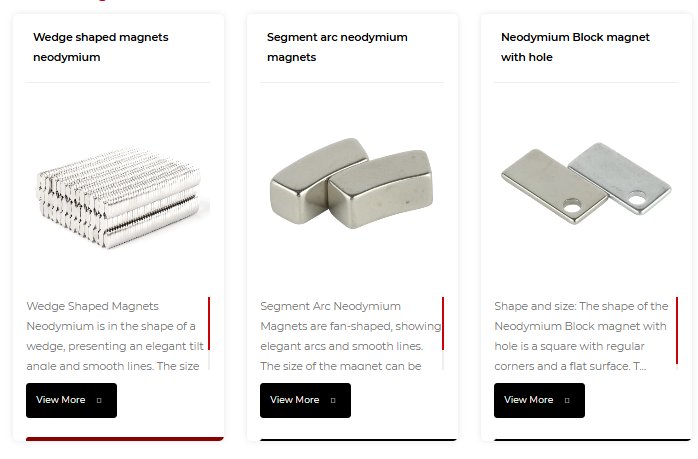

Magnet neodymium berbentuk baji, magnet NdFeB arka segmen dan magnet blok dengan lubang — bentuk tersuai daripada Industri Magnetik Tujin

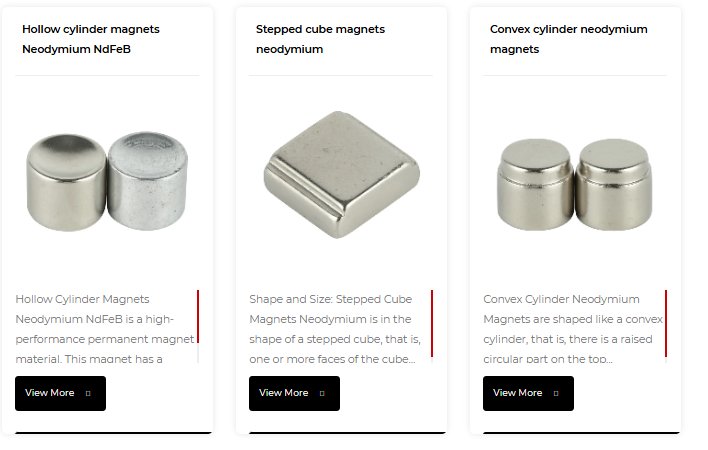

Magnet NdFeB silinder berongga, magnet neodymium kiub bertingkat dan magnet kekal silinder cembung untuk aplikasi peranti motor dan ketepatan

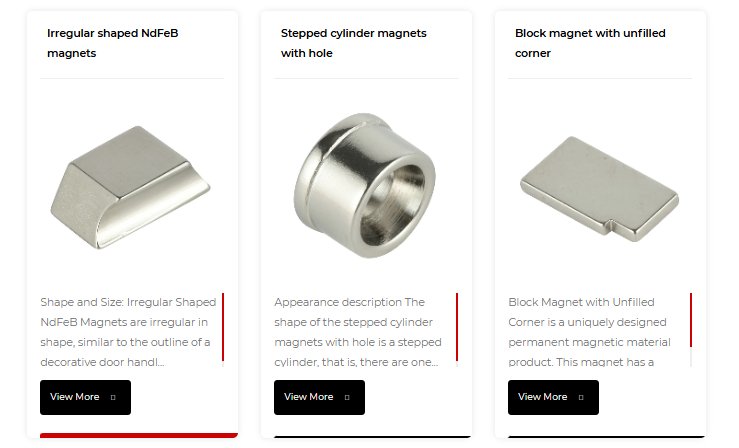

Magnet NdFeB berbentuk tidak sekata, magnet silinder berpijak dengan lubang dan magnet blok dengan sudut yang tidak diisi — direka untuk spesifikasi pelanggan yang tepat
Membahagikan magnet arka adalah geometri yang paling banyak digunakan untuk pemutar motor magnet kekal yang dipasang di permukaan dan dalaman. Pengisaran ketepatan memastikan jejari arka dan dimensi sudut dipegang dalam ±0.03mm, kritikal untuk ketumpatan fluks jurang udara yang konsisten dan riak tork yang rendah. Magnet berbentuk baji digunakan dalam konfigurasi tatasusunan Halbach dan reka bentuk motor linear tertentu. Silinder berongga dan magnet cincin dengan kemagnetan berbilang kutub adalah perkara biasa dalam roda pengekod, pemasangan gandingan dan motor BLDC padat. Bentuk tidak teratur dan berperingkat — termasuk magnet blok dengan bucu yang tidak diisi, silinder cembung dan silinder berpijak dengan lubang — dihasilkan untuk spesifikasi CAD pelanggan yang tepat, membolehkan jurutera reka bentuk mengoptimumkan litar magnet tanpa dikekang oleh geometri katalog standard.
Suhu ialah pembolehubah prestasi yang paling kritikal untuk Magnet NdFeB untuk motor . Tidak seperti magnet ferit, yang mempunyai koefisien suhu positif bagi koersitiviti, magnet NdFeB kehilangan koersitiviti apabila suhu meningkat — fenomena yang diterangkan oleh pekali suhu Br (biasanya -0.09 hingga -0.12% setiap darjah Celsius) dan Hcj (biasanya -0.40 hingga -0.60% setiap darjah Celsius untuk gred standard). Jika suhu operasi melebihi titik lutut lengkung penyahmagnetan, kehilangan fluks tidak dapat dipulihkan berlaku.
milik Tujin magnet NdFeB suhu tinggi mengekalkan prestasi magnet yang boleh dipercayai merentasi julat operasi penuh -40 darjah Celsius hingga 200 darjah Celsius atau lebih tinggi. Teknologi penyebaran sempadan butiran lanjutan (GBD) — di mana Dy atau Tb disebarkan secara selektif ke dalam sempadan butiran dan bukannya ditambah pukal — membenarkan peningkatan paksaan dengan pengorbanan minimum remanen, membolehkan magnet motor tork tinggi yang mengungguli gred penggantian heavy-rare-earth konvensional dalam kedua-dua kos dan prestasi.
Carta garisan menggambarkan cara pengekalan remanan merosot dengan peningkatan suhu operasi merentas tiga varian gred NdFeB bagi kelas tenaga asas yang sama: N42, N42H dan N42UH. Magnet N42 standard mengalami penyahmagnetan tidak boleh balik melebihi 80 darjah Celsius , menjadikannya tidak sesuai untuk aplikasi motor di mana suhu penggulungan boleh melebihi ambang ini di bawah beban berterusan. N42H, dengan daya paksaan intrinsiknya yang lebih tinggi dicapai melalui penambahan disprosium terkawal, memanjangkan julat yang boleh digunakan kepada kira-kira 120 darjah Celsius — mencukupi untuk banyak aplikasi motor servo dan perkakas industri. Magnet N42UH mengekalkan tahap fluks yang berguna sehingga 180 darjah Celsius , menjadikannya gred pilihan untuk motor daya tarikan EV, penggerak aeroangkasa dan pemacu industri kitaran tinggi. Semakin curam kecerunan terma aplikasi, semakin kritikal ia berfungsi dengan a pengeluar magnet neodymium yang boleh memberikan kedua-dua spesifikasi gred yang betul dan data ujian pengesahan — termasuk lengkung penyahmagnetan haba yang diukur pada kelompok pengeluaran sebenar — untuk mengesahkan prestasi dalam persekitaran operasi yang dimaksudkan. Tujin menyediakan data pencirian magnet yang lengkap dengan setiap penghantaran magnet motor.
Magnet NdFeB tersinter yang tidak bersalut terdedah kepada kakisan disebabkan oleh interaksi elektrokimia antara fasa Nd2Fe14B dan fasa sempadan butiran yang kaya dengan neodymium. Tanpa perlindungan permukaan yang sesuai, pengoksidaan membawa kepada spalling, kehilangan fluks magnetik, dan pencemaran perhimpunan sekeliling. Salutan lanjutan oleh itu adalah pembeza kualiti kritikal untuk mana-mana magnet NdFeB tersuai pengilang yang menyediakan aplikasi motor dan industri.
Sebagai a kilang magnet nadir bumi dengan keupayaan salutan dalaman sepenuhnya, Industri Magnetik Tujin memilih dan mengesahkan sistem salutan optimum untuk setiap aplikasi pelanggan, memastikan prestasi perlindungan permukaan disahkan melalui ujian kakisan dipercepatkan sebelum pengeluaran besar-besaran dimulakan.
A lengkap Lembaran data magnet NdFeB menyediakan parameter magnetik, haba dan fizikal yang diperlukan untuk mencirikan sepenuhnya magnet untuk reka bentuk kejuruteraan. Jadual berikut meringkaskan parameter utama dan julat nilai tipikalnya untuk NdFeB tersinter:
| Parameter | Simbol | Julat Biasa (N35–N52) | Kepentingan Kejuruteraan |
|---|---|---|---|
| Remanence | Br | 1.17–1.48 T | Ketumpatan fluks jurang udara; terus memacu tork motor |
| paksaan (intrinsik) | Hcj | 955–2000 kA/m | Rintangan penyahmagnetan; kritikal untuk kegunaan suhu tinggi |
| Produk Tenaga | BHmax | 263–414 kJ/m3 | Kekuatan magnet keseluruhan per unit isipadu |
| Suhu Curie | Tc | 310–380 C | Had ketepuan magnet mutlak (bukan suhu operasi) |
| Temp. Coeff. daripada Br | alfa(Br) | -0.09 hingga -0.12 %/C | Variasi fluks boleh balik dengan suhu |
| Ketumpatan | rho | 7.4–7.6 g/cm3 | Anggaran jisim untuk pengiraan baki rotor |
Carta radar membandingkan magnet NdFeB, ferit dan Alnico tersinter merentasi enam dimensi prestasi utama yang berkaitan dengan aplikasi motor dan industri. NdFeB mendominasi dalam remanen, produk tenaga, dan coercivity — tiga sifat yang menentukan berapa banyak tork yang boleh dihasilkan oleh motor bagi setiap unit isipadu magnet, dan sejauh mana ia tahan terhadap penyahmagnetan di bawah keadaan medan yang buruk. Magnet ferit mendapat markah tertinggi pada rintangan kakisan dan kecekapan kos, menjadikannya sesuai untuk aplikasi mudah dan berkuasa rendah dalam persekitaran yang jinak, tetapi produk tenaganya biasanya 5 hingga 8 kali lebih rendah daripada NdFeB volum setara, sangat mengehadkan kesesuaiannya untuk magnet motor tork tinggi . Magnet Alnico — aloi besi-aluminium-nikel-kobalt — menawarkan kestabilan suhu yang sangat baik dan digunakan dalam penderia khusus dan instrumen analog, tetapi daya paksaan yang sangat rendah menjadikan mereka terdedah kepada penyahmagnetan dalam medan sesat pemasangan motor, mengehadkan penggunaannya sebagai magnet kekal untuk motor elektrik . Untuk aplikasi motor yang menuntut, NdFeB daripada yang berkelayakan pengeluar magnet nadir bumi dengan pemilihan gred yang sesuai dan salutan adalah pilihan yang unggul dari segi teknikal merentas kebanyakan dimensi prestasi utama.
Bagi tujuan import dan eksport, pihak Kod HS magnet NdFeB biasanya jatuh di bawah HS 8505.11 — magnet kekal logam — dalam klasifikasi Sistem Harmoni yang lebih luas untuk elektromagnet dan magnet kekal (Bab 85). Pembeli mendapatkan sumber daripada a Kilang magnet NdFeB di China harus mengesahkan kod HS 10 digit khusus yang terpakai dalam bidang kuasa mereka, kerana subklasifikasi berbeza antara Tatanama Gabungan EU, Jadual HTS AS dan sistem tarif nasional yang lain. Industri Magnetik Tujin menyediakan sokongan dokumentasi kastam penuh, termasuk sijil negara asal, pengisytiharan komposisi bahan dan penyata pematuhan REACH/RoHS.
Kitar semula magnet NdFeB merupakan topik yang semakin penting apabila permintaan global untuk unsur nadir bumi semakin meningkat dan daya tahan rantaian bekalan menjadi keutamaan strategik. Sekerap NdFeB tersinter — termasuk pemotongan pengeluaran, bahagian yang ditolak dan magnet motor akhir hayat — boleh diproses semula melalui laluan hidrometalurgi atau kitar semula terus untuk mendapatkan semula neodymium, disprosium dan unsur berharga lain. Akta Bahan Mentah Kritikal Eropah dan dasar yang setara di AS dan Jepun sedang mewujudkan sasaran kandungan kitar semula untuk magnet nadir bumi dalam EV dan turbin angin, mewujudkan insentif kawal selia yang ketara untuk rantaian bekalan kitar semula gelung tertutup.
Ningbo Tujin Magnetic Industry Co., Ltd. adalah seorang profesional Pengilang magnet NdFeB dan kilang magnet nadir bumi pakar dalam pembuatan dan penjualan magnet neodymium-besi-boron tersinter berprestasi tinggi. Dengan kepakaran mendalam selama bertahun-tahun dalam bahan magnetik, Tujin cemerlang dalam menyediakan magnet motor tahan suhu tinggi dan customized magnetic solutions with superior precision and stability.
Sebagai a recognized pembekal magnet neodymium kepada jenama global terkemuka, Tujin menyediakan pelbagai jenis industri termasuk kenderaan tenaga baharu, automasi industri, peralatan rumah, peranti ketepatan perubatan dan peralatan tenaga. Kelebihan produk teras termasuk teknologi magnet motor suhu tinggi termaju yang beroperasi dari -40 darjah Celsius hingga 200 darjah Celsius dan ke atas; keupayaan bentuk tersuai komprehensif merangkumi cakera, bongkah, segmen arka, gelang, rod, baji dan geometri tak sekata kompleks; dan sistem salutan premium termasuk Ni-Cu-Ni, epoksi, zink dan Parylene.
Terkenal dengan kualiti produk yang luar biasa, masa pendahuluan yang cepat dan fleksibiliti pengeluaran yang tinggi, Tujin telah menjadi rakan kongsi jangka panjang yang dipercayai untuk syarikat terkemuka merentasi pelbagai industri di seluruh dunia. Sama ada anda memerlukan standard N35 hingga N52 magnets dalam bentuk katalog atau magnet NdFeB tersuai sepenuhnya yang direka bentuk untuk spesifikasi lukisan yang tepat, Tujin memberikan profesionalisme, kecekapan dan kebolehpercayaan untuk memperkasakan produk anda dengan prestasi magnet yang unggul.
